Mehrere neue Fenster nach historischen Vorlagen in denkmalgeschütztem Haus

Referenznummer:
22
Veröffentlichungsdatum:
16/2/2011
Zur ProjektbeschreibungZur Bildergalerie

Projektbeschreibung

Bei diesem Objekt eines unter Denkmalschutz stehenden Hauses aus der Gründerzeit wurden in einem Neubau, bzw. Restauration alle Fenster gegen neue Fensterelemente ausgetauscht, aber immer unter Berücksichtigung des Denkmalschutzes. Vorgaben waren vorhandene Fenster, alte Bau-Zeichnungen und andere historische Vorlagen.

Da es keine Original-Konstruktionspläne für jedes einzelne Fenster aus der Zeit des Hausbau mehr gab, wurden vom Tischler-Meisterservice Schaff passende neue Entwürfe der Fenster angefertigt und mit dem Amt für Denkmalschutz abgestimmt, immer unter Berücksichtigung des architektonischen Stils und der historischen Bedeutung des Hauses. Alle Fenster mussten samt Fensterrahmen, Verankerung, Drücker-Armaturen, Scharnieren etc. und dem Glas selbst ausgetauscht werden. Hierbei wurden jedoch die neuen Fenster in der Rahmenaufteilung, der Ornamentik und der Farbgebung nach historischen Vorlagen entworfen und gefertigt, so dass die Aspekte des Erscheinungsbildes des Altbaus und des Denkmalschutzes erfüllt werden.

Des Weiteren sind alle neuen Fenster in modernster Technik der Mehrfach-Verglasung nach der Energie-Einspar-Verordnung, nach der Einbruchhemmung und nach den Anforderungen des Denkmalschutzes gefertigt.

Korbbogenfenster zur Außenfront gebogen

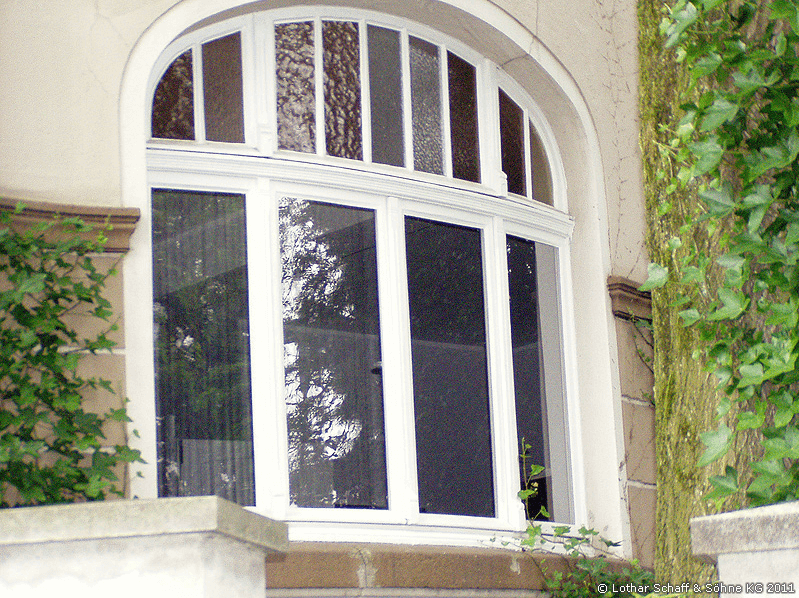

Neues, weißes Korbbogenfenster von Außen

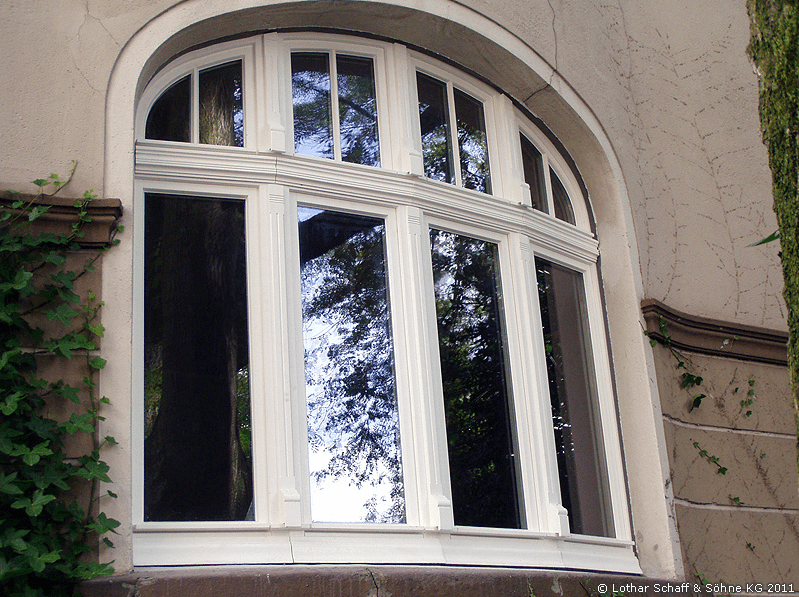

Neues Korbbogenfenster - Gesamtansicht

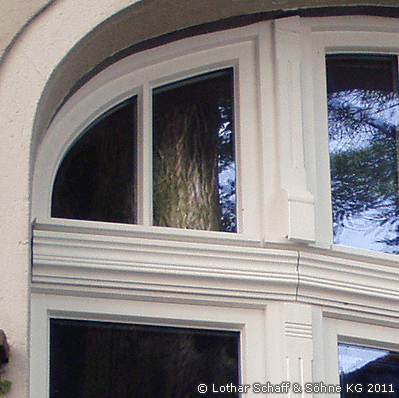

Neues Korbbogenfenster - Detailansicht Oberlicht

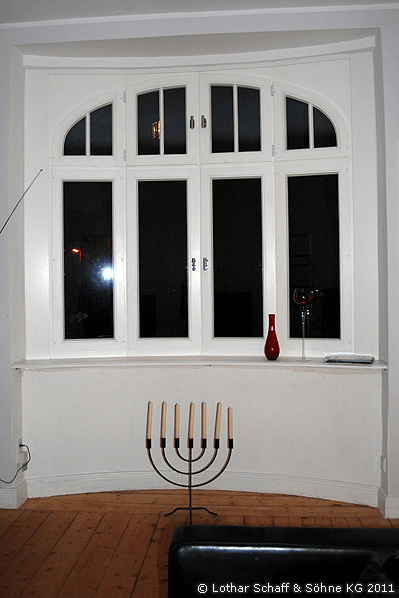

Wohnzimmer mit neuem Korbbogenfenster in weißer Farbe
Neues Korbbogenfenster
Altes Korbbogenfenster mit verschiedenen Gläsern
Altes Korbbogenfenster - Gesamtansicht

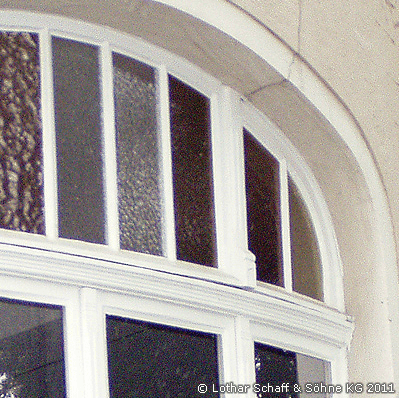

Altes Korbbogenfenster - Detailansicht Oberlicht

Ein historisches Fenster in Form eines Korbbogensfenster nach außen gebogen, samt mehrteiligen Flügeln und zu öffnenden Oberlicht-Fenstern.

Im Originalen war das Fensterglas und der Fensterrahmen gebogen, was jedoch aus Kostengründen und in Absprache mit dem Amt für Denkmalschutz in geradlinig Segmente im neuen Fenster umgesetzt wurde.

  • Alle 4 großen Fenster sind einzeln nach Innen zu öffnen.
  • 2 der 4 Oberlichter sind ebenfalls zu öffnen.
  • Alle Fenster haben Schlagleistengetriebe für die Griffolive.
  • aufrechte feststehende Setzhölzer mit Base, Schlagleisten, Ornamentik und Kapitell nach dem alten Original
  • abgeschlossen als Kämpferprofil, unten gebogene profilierte Sohlbank, darauf folgen die Wassernasen
  • Basen, Kapitel, Schlagleisten etc. sind handgefertigt bzw. handgeschnitzt

Rundbogenfenster mit 2 Flügeln und Oberlicht

Ein historische Fenster in Form eines zweiflügeliges Rundbogenfensters mit abgerundeten Oberlicht, samt mehrteiligen Fensterflügeln zum Öffnen. Im alten Fenster waren auch unterschiedliche Glasarten im Oberlicht verbaut, die nun einheitlich mit durchsichtigen Mehrfach-Verglasung ausgetauscht wurden. Zweiflügeliges Fenster und Oberlicht als ein Fenster sind nach Innen zu öffnen.

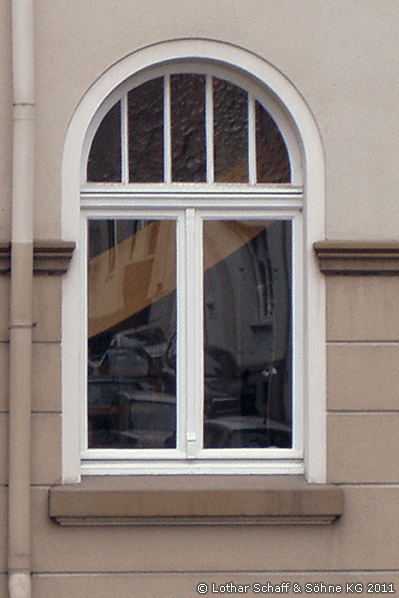

Altes Rundbogenfenster mit verschiedenen Glasarten
Altes Rundbogenfenster mit den unterschiedlichen Glasarten

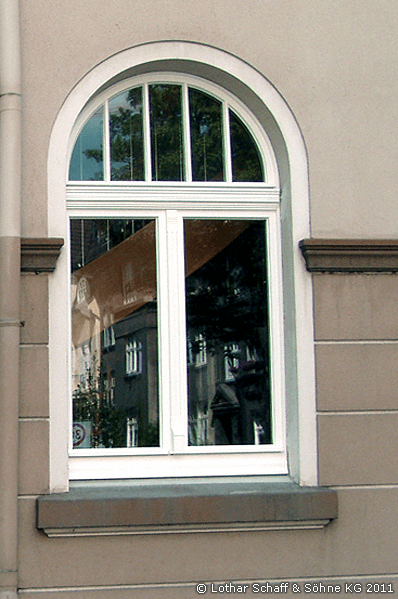

Neues Rundbogenfenster von Außen
Neues Rundbogenfenster in weißer Farbe und einheitlichen Glasarten

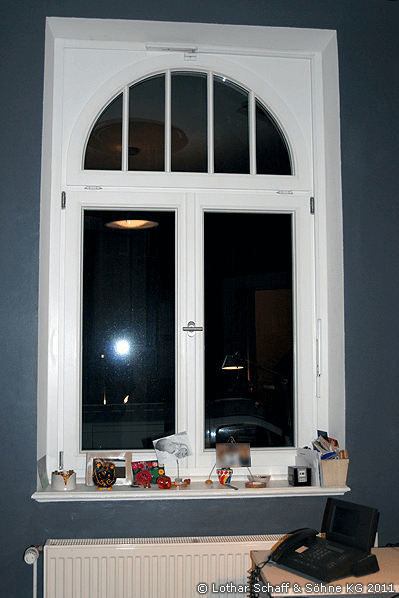

Neues Rundbogenfenster von Innen

Korbbogenfenster mit einer Terrassentür als Durchgang zum Garten

Ebenfalls ein Korbbogenfenster welches ein historische Fenster ist und mit Terrassentür als Durchgang zum Garten, samt mehrteiligen Flügeln und zu öffnenden Oberlicht-Fenstern angefertigt wurde.

Zuvor bestand kein Durchgang mit einer Terrassentür, diese wurde jedoch in Abstimmung mit dem Amt für Denkmalschutz im passend Stil entwickelt.

  • Terrassentür ist nach Innen zu öffnen, wie auch die Fenster im Oberlicht.
  • Rechts und links neben der Terrassentür sind feststehende Fenster verbaut worden.

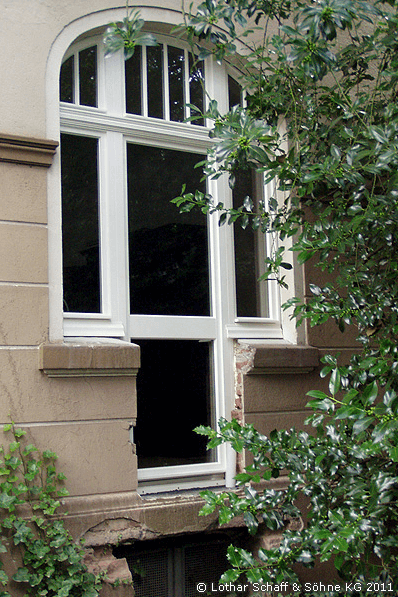

Korbbogenfenster mit Terrassentür von Außen
Neues Korbbogenfenster mit Terrassentür - Außenansicht

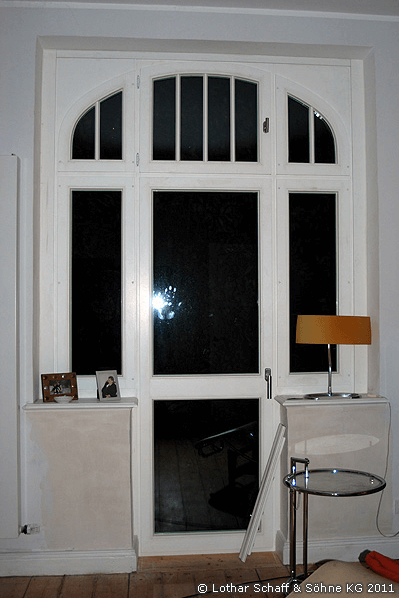

Neues Korbbogenfenster mit Terrassentür - Innenansicht

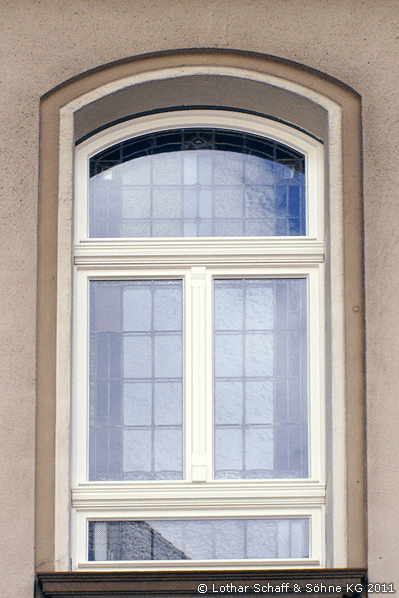

Stichbogenfenster mit erhaltenen originaler Bleiverglasung

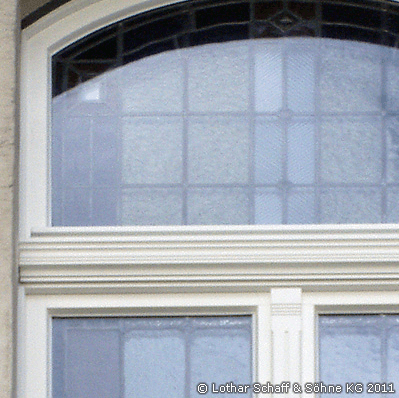

Stichbogenfenster mit erhaltenen originaler Bleiverglasung - Detailansicht

Stichbogenfenster mit erhaltenen originaler Bleiverglasung

Dieses schöne mehrteilige Fenster in Form eines Stichbogenfenster dient im denkmalgeschütztem Haus im Treppenhaus als Beleuchtung. Die Abbildungen zeigt das renovierten neue Fenster mit einem Oberlicht, zweiteilige Stulpflügel und einem festen unteren Flügel, wurde mit den vorhandene alten Bleiverglasungen aufgewertet.

D.h. das alte vorhandene Bleiglas aus dem historischen Fenster wurde gesichert, aufbereitet und anschließend in das neue Fenster eingearbeitet. Dadurch blieb der Anteil des historischen Eindruckes erhalten, jedoch im Gewande moderner Fenstertechnik.

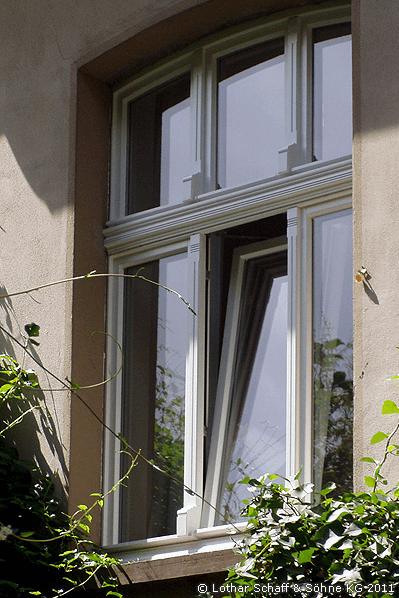

Neues Stichbogenfenster mit Oberlicht in weiß
Neues Stichbogenfenster mit Oberlicht

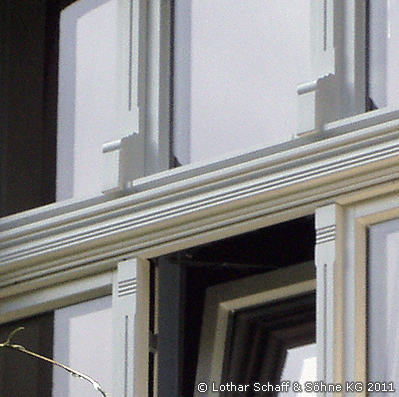

Neues Stichbogenfenster mit Oberlicht - Detailansicht der Kämpferprofile und Kapittele

Stichbogenfenster dreiteilig mit Oberlicht

Ein historisches Fenster in Form eines Stichbogensfenster, samt mehrteiligen Flügeln und zu öffenden Oberlicht-Fenstern.

  • Alle 3 großen Fenster sind einzeln nach Innen zu öffnen.
  • Alle 3 Oberlichter sind ebenfalls zu öffnen.
  • Alle Fenster haben Schlagleistengetriebe für die Griffolive.

Eigenschaften:

  • Glaseinsatz: modernes Isolierglas, teilweise einseitig Ornament-Rohglas
  • Beschläge, Glas und Konstruktion nach DIN einbruchhemmend
  • Alle Fenster haben Schlagleistengetriebe für die Griffolive.
  • Terrassentür hat einen neutralen Drücker in Edelstahl
  • aufrechte feststehende Setzhölzer mit Base, Schlagleisten, Ornamentik und Kapitell nach dem alten Original
  • abgeschlossen als Kämpferprofil, unten eine profilierte Sohlbank, darauffolgen die Wassernasen
  • Basen, Kapitel, Schlagleisten etc. sind handgefertigt bzw. handgeschnitzt
  • einfarbige Fenster und Türen, innen und außen weiß lackiert
  • teilweise durchgehende Schließleiste
  • nach innen aufgehend
  • umlaufende Dichtung und Doppelfalz
  • wasserabweisende Konstruktion

Material:

  • Maranti massiv
  • außen und innen weiß lackiert
  • wärme-isolierende Mehrfach-Verglasung, teilweise einseitig mit Ornament-Rohglas gehämmert
  • Handhabe und Schutzrosette in Edelstahl
  • wasserabweisende Oberflächen
  • historische Fenster nach Energie-Einspar-Verordnung entwickelt
